Écran série/parallèle Écran LCD Micro OLED, écran LCD, module LCD, écran LCD, module OLED, écran OLED, écran tactile, écran LED, OLED, module OLED

Informations de base

Modèle NON.	BBI5478
Écran large	Pas d'écran large
Temps de réponse	3ms
3D	Pas 3D
Type d'interface	VGA
LCD-	Stn Tn Sftn
Forfait transport	500
spécification	CE FCC ROHS
Marque déposée	BBI
Origine	Chine
Code SH	9013803010
Capacité de production	5000 pièces/mois

Description du produit

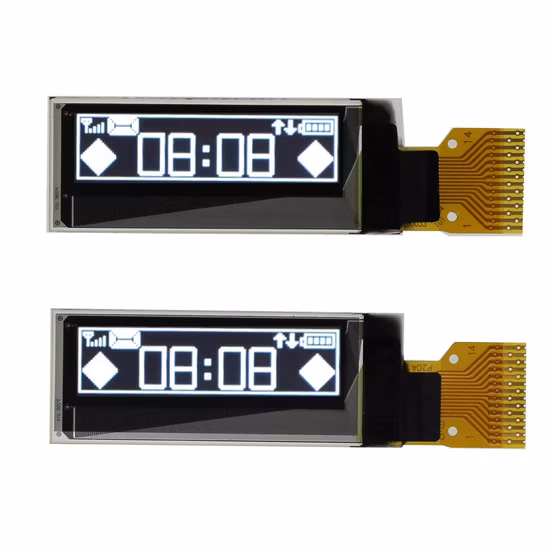

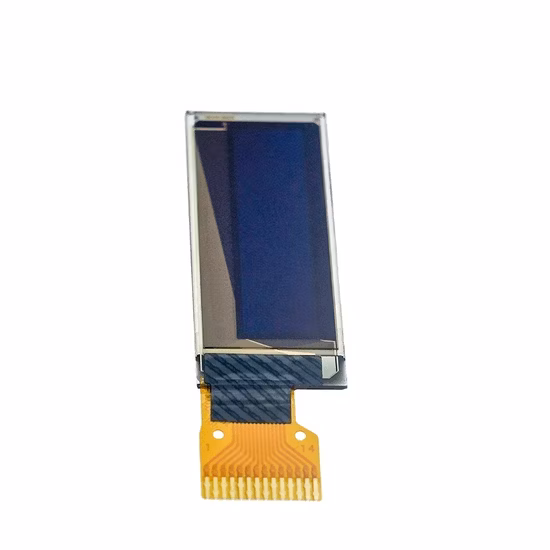

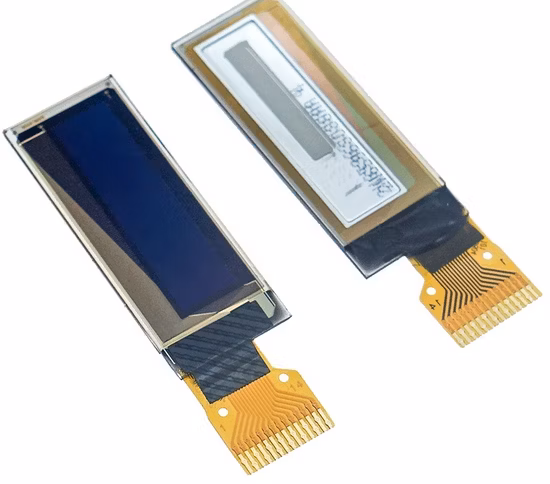

Écran série/parallèle Écran LCD OLED Micro

Spécifications générales:

‐ Petite diode électroluminescente organique moléculaire.

- Couleur blanche

‐ Matrice de panneaux : 96x16

‐ Pilote IC : SSD1306BZ

‐ Excellent temps de réponse rapide.

‐ Épaisseur extrêmement fine pour une meilleure conception du mécanisme : 1,227 mm

‐ Contraste élevé : 2000:1

‐ Grand angle de vue : 160°

‐Interface I²C.

‐ Large plage de température de fonctionnement : -40 à 70 °C- Polariseur anti-éblouissement.

NON	ARTICLE	SPÉCIFICATION	UNITÉ
1	Matrice de points	96(L) X 16(H)	point
2	Taille de point	0,16 (L) X 0,18 (H)	mm²
3	Pas de point	0.18W) X 0.20(H)	mm²
4	Taux d'ouverture	80	%
5	Zone active	17,26 (L) X 3,18 (H)	mm²
6	Taille du panneau	26,3 (L) X 8 (H)	mm²
7	Épaisseur du panneau	1,02±0,1	millimètre
8	Taille du module	36,8 (L) X 9 (H) X 1,227 (P)	mm³
9	Taille diagonale A/A	0,69	pouce
dix	Poids du module	0,55 ± 10 %	gramme

Dessin de mise en page :



LCDImage:



Voici des produits similaires :



Applications du produit :
Champ d'application des produits :
Produit audio Équipement médical Produit industriel (compteur d'eau, compteur électronique, équipement)
Automobiles Sports Equipment Montres Appareil électroménager (climatisation/lave-linge/refroidisseur électronique/réfrigérateur/armoire de désinfection/lavabo/calculatrice/balance électronique, etc.)



Notre avantage :

Expérience riche	Bonne connaissance du marché des écrans pour mettre en place des solutions à valeur ajoutée et apporter une proposition unique au client
Équipement avancé	La machine de collage FPC & IC entièrement automatique, la machine de fixation de film, la machine CNC, l'équipement de production avancé de la machine à polir garantissent la qualité du produit
Assurance qualité	Instrument et équipement d'inspection avancés pour assurer une inspection à 100% pour chaque pièce avant expédition
Une réponse rapide	Réalisez rapidement vos idées personnalisées et préparez un échantillon en peu de temps
Faible MOQ	Dépend du produit
Approvisionnement stable	1 ~ 10 ans de période d'approvisionnement
Grande portée	Fournit une solution complète du module LCD mono au module couleur, liaison optique entre l'écran pour couvrir le verre ainsi que le verre de couverture pour l'écran tactile
Grande capacité de production	Capacité de fonctionnement 2KK par mois
Qualité garantie	Conforme RoHS
Gestion	ISO 9001:2008, ISO 14001:2004

Gamme de produits:

☆Classe de salle blanche[courriel protégé], Pressionc 0.8kgf

☆Plancher antistatique, résistance : 1x10 ohm à 1x10 ohm

☆Lignes de production COG : 4 .

☆Lignes de production de rétroéclairage : 2 .

☆La capacité de la machine existante sera de 1 KK par mois.

***Conformément à la norme ISO9001 : 2008 Gestion de la qualité
***Garantie d'un an pour les dommages non artificiels
--------------------------------------------------------------------------------------------------------------------
Liste des modules LCD COB existants :

Modèle	Contenu CaractèresXLignes	Taille des modules L x H (mm)	Zone de visualisation L x H (mm)	Taille de point L x H (mm)	Taille des caractères L x H (mm)	Méthode de conduite	Contrôleur LSI ou Equiv	IC Emballer	TYPE STN	TYPE FSTN
8D-C0802A	8X2	84.0X44.0	63.0X25.0	1.15X1.36	6.07X11.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C0802B	8X2	58.0X32.0	38.0X16.0	0.56X0.66	2.95X5.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1202A	12X2	55.7X32.0	46.7X17.5	0.45X0.6	2.65X5.5	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1601A	16X1	80.0X36.0	64.5X13.8	0.55X0.65	3.2X5.95	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1601B	16X1	122.0X33.0	99.0X13.0	0.92X1.1	4.84X8.06	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1601C	16X1	80.0X36.0	64.5X13.8	0.6X0.7	3.2X8.2	1/11	S6A0069	ÉPI	Oui	Oui
8D-C1601D	16X1	85.0X28.0	65.0X16.0	0.55X0.75	3.07X6.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1601E	16X1	80.0X36.0	64.5X13.8	0.55X0.75	3.07X6.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602A	16X2	80.0X36.0	64.5X13.8	0.55X0.5	2.95X4.35	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602B	16X2	122.0X44.0	99.0X24.0	0.92X1.1	4.84X9.66	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602C	16X2	80.0X36.0	64.5X15.5	0.55X0.66	2.96X5.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602D	16X2	84.0X44.0	64.5X15.5	0.55X0.66	2.96X5.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602E	16X2	85.0X36.0	64.5X15.5	0.56X0.66	2.96X5.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1602F	16X2	72.0X36.0	64.5X15.5	0.56X0.66	2.96X5.56	1/16	S6A0069	ÉPI	Oui	Oui
8D-C1604A	16X4	87.0X60.0	62.0X25.6	0.55X0.55	2.95X4.75	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2001A	20X1	116.0X37.0	83.0X18.6	0.6X0.65	3.2X5.55	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2002A	20X2	98.0X60.0	83.0X18.6	0.6X0.65	3.2X5.55	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2002B	20X2	116.0X37.0	83.0X18.6	0.6X0.65	3.2X5.55	1/16	S6A0069	ÉPI	Oui	Oui
8D-C200C	20X2	146.0X43.0	123.0X23.0	0.92X1.1	0.98X1.17	1/16	S6A0069	ÉPI	Oui	Oui

Liste des modules LCD COG existants :

Modèle	Contenu (LXH)	Taille des modules L x H (mm)	Zone de visualisation L x H (mm)	Taille de point L x H (mm)	Pas de point L x H (mm)	Méthode de conduite	Contrôleur LSI ou Equiv	IC Emballer	TYPE STN	TYPE FSTN
8D-C2004A	20X4	98.0X60.0	76.0X25.2	0.55X0.55	2.95X4.75	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2004B	20X4	77.0X47.0	60.0X22.0	0.42X0.46	2.3X4.03	1/16	S6A0070	ÉPI	Oui	Oui
8D-C2004C	20X4	146.0X62.5	123.5X43.0	0.92X1.1	4.84X9.22	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2402A	24X2	118.0X36.0	93.5X16.0	0.6X0.65	3.2X5.55	1/16	S6A0069	ÉPI	Oui	Oui
8D-C2402B	24X2	208.0X40.0	178.0X23.0	1.16X1.16	6.0X9.63	1/16	S6A0069	ÉPI	Oui	Oui
8D-C4001A	40X1	182.0X33.5	154.4X16.5	0.6X0.75	3.2X6.35	1/16	S6A0069	ÉPI	Oui	Oui
8D-C4002B	40X2	182.0X33.5	154.4X16.5	0.6X0.65	3.2X5.55	1/16	S6A0069	ÉPI	Oui	Oui
8D C4004A	40X4	190.0X54.0	147.0X29.5	0.5X0.55	2.78X4.89	1/16	S6A0069	ÉPI	Oui	Oui
8D - G12232A	122X32	84.0X44.0	60.0X18.5	0.4X0.4	0.44X0.44	1/32	SED1520	ÉPI	Oui	Oui
8D - G12232B	122X32	80.0X36.0	55.0X18.5	0.36X0.41	0.4X0.45	1/32	SED1520	ÉPI	Oui	Oui
8D-G12232C	122X32	98.0X60.0	76.0X25.2	0.53X0.61	0.57X0.65	1/32	SED1520	ÉPI	Oui	Oui
8D - G12232D	122X32	80.2X47.4	76.0X25.2	0.53X0.61	0.57X0.65	1/32	SED1520	ÉPI	Oui	Oui
8D - G12864A	128X64	78.0X70.0	62.0X44.0	0.39X0.55	0.44X0.6	1/64	S6B0108A	ÉPI	Oui	Oui
8D - G12864B	128X64	105.0X60.5	72.0X40.0	0.48X0.48	0.52X0.52	1/64	S6B0108A	ÉPI	Oui	Oui
8D-G12864C	128X64	93.0X70.0	72.0X40.0	0.48X0.48	0.52X0.52	1/64	S6B0108A	ÉPI	Oui	Oui
8D - G12864D	128X64	113.0X65.0	72.0X40.0	0.48X0.48	0.52X0.52	1/64	S6B0108A	ÉPI	Oui	Oui
8D-G12864E	128X64	93.0X70.0	72.0X40.0	0.48X0.48	0.52X0.52	1/64	ST7920	ÉPI	Oui	Oui
8D - G19264A	192X64	130X65.0	104.0X39.0	0.46X0.46	0.51X0.51	1/64	S6B0108A	ÉPI	Oui	Oui
8D - G19264B	192X64	120X62.0	104.0X39.0	0.46X0.46	0.51X0.51	1/64	S6B0108A	ÉPI	Oui	Oui
8D - G24064B	240X64	180.0X65.0	132.0X39.0	0.53X0.53	0.49X0.49	1/64	T6963C	QFP/COB	Oui	Oui
8D - G240128A	240X128	144X104	114X64	0.4X0.4	0.45X045	1/128	T6963C	QFP/COB	Oui	Oui



Principaux clients :





Emballage et expédition :

Emballage : Boîtes en carton, armoire, EPE, plateau blister, à propos du mode d'emballage, c'est à la taille des produits,
selon la demande et la demande du client. Différents pays n'ont pas la même exigence.



Expédition: Express comme DHL, Fedex, EMS, UPS, transport aérien, transport maritime, toute méthode d'expédition que vous préférez.



Mode de paiement:



FAQ:

1. Je veux l'écran LCD à 8 chiffres et la taille du contour est de 65x30x2,8 mm...… ?
   Réponse : Pas de problème. Tout d'abord, veuillez nous envoyer vos spécifications/papier à dessin
   Si vous n'avez pas le cahier des charges, vous pouvez également fournir vos échantillons ; nous recommanderons celui qui convient

s'il s'agit de produits standards. Ou nous pouvons personnaliser pour vous en fonction de vos propres besoins.

2. Cet écran LCD est exactement ce que nous voulons, mais il est de grande taille, avez-vous une taille plus petite ? Et le contenu de l'affichage doit être légèrement modifié. Réponse : pour le module LCD de type segment, si vous devez modifier la taille du contour ou afficher le contenu,
un nouveau module de verre LCD est nécessaire. Nous devons ouvrir de nouveaux outils pour vous.

3. Cet écran LCD est de type HTN, mais je veux un type STN, pouvez-vous le faire ? Réponse : C'est bien. nous pouvons changer pour vous selon votre demande.

4. Je souhaite personnaliser un nouveau module LCD. Peux-tu faire? Réponse : Oui, nous le pouvons. Veuillez envoyer votre papier à dessin. Si vous ne l'avez pas, veuillez m'indiquer la taille du contour
de l'écran LCD, informations d'affichage (épaisseur du verre, polariseur, type d'affichage, mode de connexion, température de stockage. Température de fonctionnement. Tension d'alimentation, direction de visualisation, condition d'entraînement), nous pouvons personnaliser pour vous.

5. Quel est le délai d'exécution pour l'outillage ? Réponse: D'une manière générale, cela coûtera 15 à 25 jours après la confirmation du papier de dessin et le paiement des frais d'outillage,
nous pouvons vous signaler l'heure exacte lorsque vous confirmez le papier à dessin.

6. Pouvez-vous nous envoyer des échantillons pour vérification ? Réponse : Oui,. La commande d'échantillons est disponible.

7. Quel est le délai d'exécution ? Réponse : Si nous avons des stocks pour les standards, le délai d'exécution est d'un jour après le paiement. S'il s'agit de la production de masse pour
spéciaux, le délai d'exécution est d'environ 15 à 30 jours. supposons que nous puissions terminer plus tôt, nous rapporterons les informations à l'avance.

Nos services:
1. Réparation gratuite dans un délai d'un an après l'expédition de nos produits.
2. Remplacement dans les 30 jours suivant l'expédition de nos produits en raison de problèmes de produits.3. Nous pouvons imprimer votre logo et coller votre numéro de modèle sur les caméras.4. Nous coopérons depuis longtemps avec de nombreuses compagnies maritimes et notre volume d'exportation est important. Les compagnies maritimes
peut nous offrir de bonnes remises.5. Un technicien professionnel prend en charge. Nous avons une bonne équipe de service après-vente. Ils peuvent résoudre vos problèmes à temps. 6. Toutes les marchandises seront inspectées et testées par nos ingénieurs et QC/QA avant l'emballage et l'expédition. 7. La satisfaction des clients est la plus importante pour nous. Si vous avez des problèmes ou des questions concernant notre transaction. Il sera répondu dans les 24 heures.
8. Photos de produits uniquement pour votre référence. veuillez vous référer aux spécifications. nous pouvons fournir les produits de base sur les spécifications. ou vous pouvez proposer vos propres spécifications ou dessins, nous pouvons personnaliser toutes sortes d'écrans LCD pour vous. merci pour votre aimable soutien toujours.
